คู่มือการใช้งาน เครื่องพิมพ์ DFT L1800 / L805
INKSPA รวบรวมเรื่องเด่นประเด็นสำคัญ จากคำถามและข้อสงสัยจากผู้ใช้งานที่สอบถามกันเข้ามา ไขข้อข้องใจเรื่องของการทำงาน แนะนำพื้นฐานการใช้งานและวิธีแก้ไขปัญหาในเบื้องต้น
วีดีโอแนะนำวิธีการใช้งานเครื่องพิมพ์ DFT L1800 และ L805
INKSPA รวบรวมวิธีการใช้งานเบื้องต้นสอนคุณจนถึงขั้น advance ให้คุณรู้ลึก ชัดเจน ไขทุกข้อข้องใจ ตอบทุกคำถามที่คุณอยากรู้ โดยกูรูผู้เชี่ยวชาญ ช่างเทคนิคมากประสบการณ์ที่ได้รับ Certificated รับรองคุณภาพและฝีมือ ที่จะมาถ่ายทอดวิธีแก้ไขแทรกด้วยทริก/เทคนิคเฉพาะตัวที่จะช่วยให้คุณทำงานสกรีนได้อย่างง่ายดายและสะดวกสบายกว่าใครๆ
เราจัดเตรียมความพร้อมให้ข้อมูลแบบละเอียดยิบ จัดการย่อยเรื่องยากๆ ให้คุณเข้าใจได้อย่างง่ายๆ เหมือนมีช่างไปสอนที่บ้าน ทำตามครบ จบที่ทำงานได้อย่างแน่นอน
ดูชัดๆ จัดให้แบบเต็มๆ จาก INKSPA ตัวแทนจำหน่ายอย่างเป็นทางการ ที่ยืนหยัดอยู่ในวงการดิจิทัลพริ้นท์ติ้งมานานมากกว่า 14 ปี ขื่อนี้ มั่นใจได้จริง ต้อง INKSPA เท่านั้น
คู่มือการใช้งาน DFT L1800/L805
วิธีเช็คใบปาดหัวพิมพ์ DFT L1800
วิธีแก้อาการหมึกขาวไม่ออก DFT L1800
วิธีใช้น้ำยาและไม้ไวเปอร์เช็ดหัวพิมพ์ DFT L1800
วิธีชาร์จหมึก เครื่องDFT L1800
วิธีทดสอบการพิมพ์โดยไม่ใช้คอม DFT L1800
วิธีใส่ถาดรองฟิล์ม เครื่องDFT L1800
วิธีแก้ตัวเครื่องไม่ดึงฟิล์ม DFT L1800

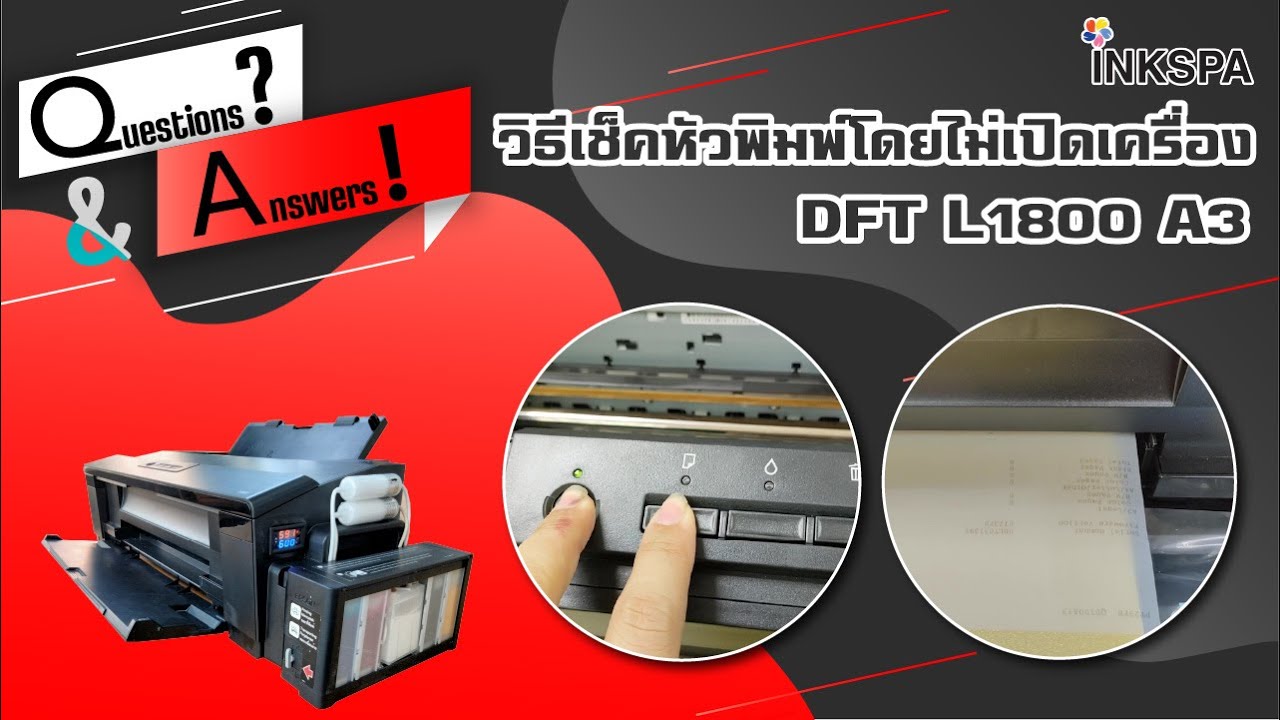

วิธีทดสอบการพิมพ์โดยไม่ต้องใช้คอมพิวเตอร์ DFT L1800
- ปิดเครื่องพิมพ์ก่อน แต่ Timer นับเวลาของแท้งค์หมึกขาวยังทำงานอยู่
- เปิดช่องใส่ฟิล์ม
- กดปุ่มเปิดเครื่อง พร้อมกับ ปุ่มรูปกระดาษ ค้างไว้นาน 10 วินาที แล้วปล่อยปุ่มเปิดเครื่อง โดยยังกดปุ่มรูปกระดาษค้างไว้ต่อไปอีก 5 วินาที แล้วค่อยปล่อยปุ่มรูปกระดาษ
- จากนั้นเครื่องพิมพ์จะถามหากระดาษ/ฟิล์ม โดยสังเกตที่ตัวฟีดกระดาษ/ฟิล์ม จะทำงาน ที่แผงควบคุมจะแสดงไฟสีส้มติดค้างที่ปุ่มรูปกระดาษ
- ปรับขนาดช่องฟิล์มตามขนาดฟิล์มที่เราใส่เข้าไป และเลื่อนตัวปรับขนาดให้พอดี
- จากนั้นกดปุ่มใต้ไฟสีส้ม(ปุ่มรูปกระดาษ) 1 ครั้ง
- เครื่องจะเริ่มฟีดเอากระดาษ/ฟิล์มเข้าไป พร้อมกับเริ่มทำการพิมพ์ทดสอบ
- ตรวจสอบแผ่นทดสอบการพิมพ์ว่าสีออกครบหมดทุกสี ต่อเนื่อง ไม่ขาดตอน
- จากนั้นก็เริ่มต้นพิมพ์งานได้ตามต้องการ
คลิกลิ้งค์ https://youtu.be/wJl7_NUTKpQ เพื่อดูวิดีโอ

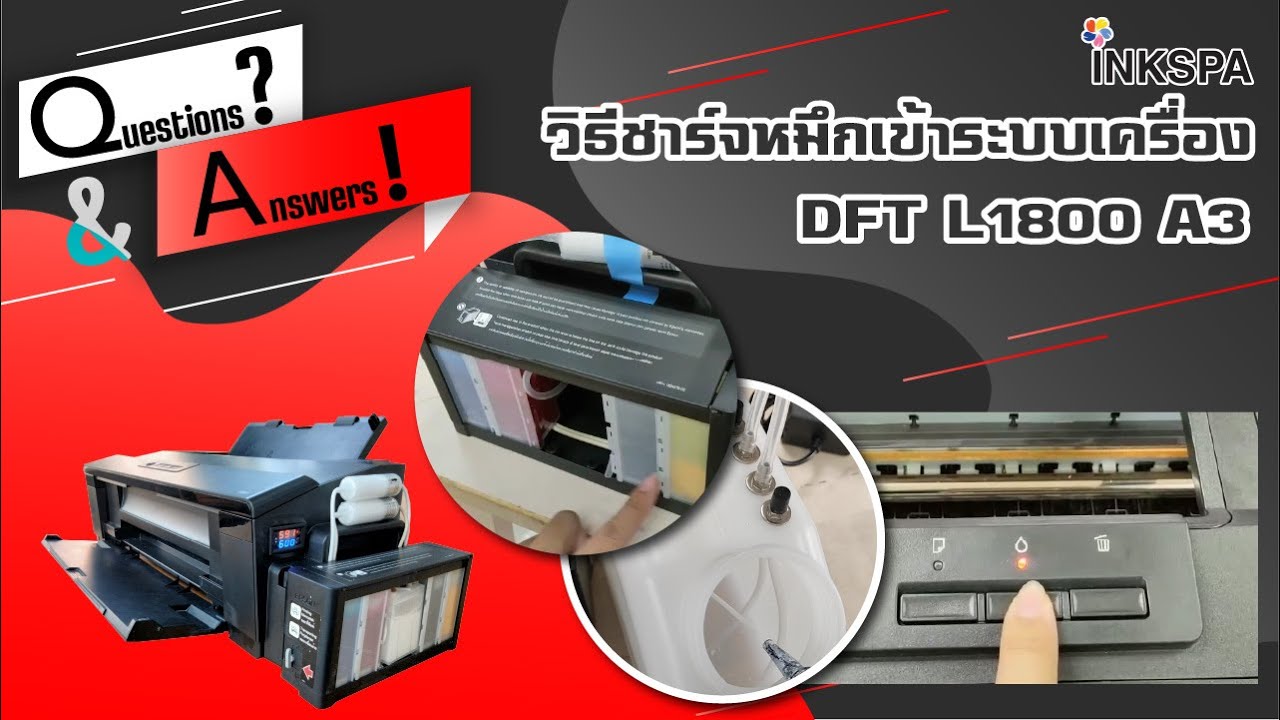

วิธีชาร์จหมึก DFT L1800
- ขั้นแรกให้เติมหมึกสีเข้าไปในแต่ละแท้งค์จนเต็ม แต่ ”ยังไม่ต้องเติมหมึก” ในแท้งค์หมึกขาว
- จากนั้นเสียบปลั๊กไฟเข้าเครื่องพิมพ์ตามปกติ แล้วกดปุ่มเปิดเครื่อง รอให้ไฟสีส้มที่รูปหยดหมึกปรากฏขึ้น
- ให้กดปุ่มใต้ไฟสีส้ม(ตรงรูปหยดหมึก) ค้างไว้ 5 วินาที แล้วค่อยปล่อย เครื่องจะดูดเอาหมึกสีจากแท้งค์เข้าไปล้างหัวพิมพ์ (จะใช้เวลาประมาณ 1-15 นาที)
- เมื่อล้างหัวพิมพ์เสร็จเรียบร้อย ไฟสีเขียวที่ปุ่ม Power จะกระพริบ และไฟสีส้มที่รูปหยดหมึกจะหยุดกระพริบแล้วหายไป
- หลังจากไฟสีเขียวหยุดกระพริบและ Stand by ค้างแล้ว แสดงว่าเครื่องพร้อมที่จะเริ่มเติมหมึกขาวเข้าระบบ(ชาร์จหมึกขาว)แล้ว
- เปิดฝาแท้งค์หมึกขาวแล้วเสียบปลั๊กให้เพื่อเริ่มการทำงานของแท้งค์หมึกขาว โดยสังเกตที่หน้าจอจับเวลาจะเริ่มนับถอยหลังไปเรื่อยๆ
- จากนั้นจึงค่อยๆ เติมหมึกขาวเข้าไปในแท้งค์หมึกขาว สังเกตได้จากหมึกขาวจะวิ่งไปตามท่อเพื่อเข้าไปที่ Filter แล้วจะไหลกลับมาที่แท้งค์หมึกขาวอีกครั้ง เป็นอันเสร็จสิ้นกระบวนการวนหมึกในระบบ
- จากนั้นให้เติมหมึกขาวเข้าไปในแท้งค์หมึกขาวจนท่วมใบพัดปั่นหมึก
- แล้วกลับมาที่แผงควบคุมเครื่องพิมพ์ กดปุ่มใต้รูปหยดหมึกค้างประมาณ 5 วินาที เพื่อเป็นการสั่งให้หมึกขาววิ่งเข้าสู่หัวพิมพ์ และเริ่มใช้งานต่อไป
คลิกลิ้งค์ https://youtu.be/cyThzcO9EmA เพื่อดูวิดีโอ

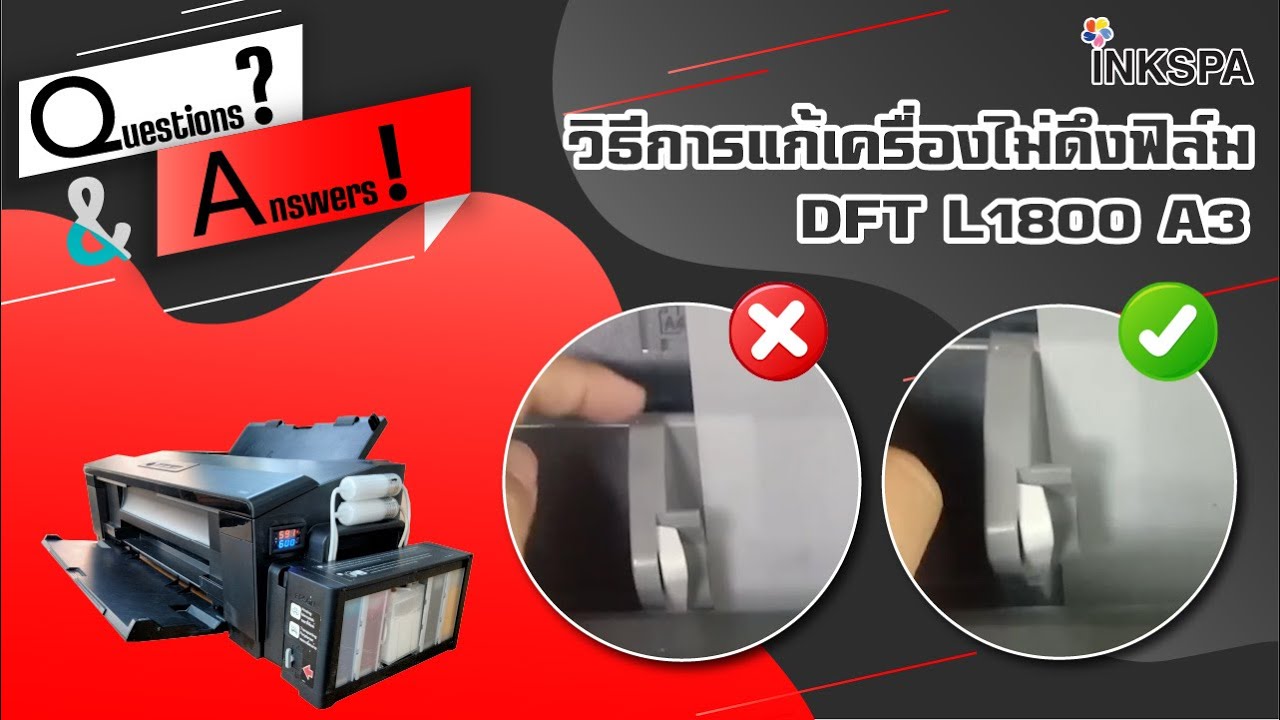

วิธีแก้ปัญหาเครื่องไม่ดึงฟิล์ม DFT L1800
ปัญหาเกิดจาก : ไม่ได้ปรับตั้งปรับตั้งขนาดให้พอดีกับแผ่นฟิล์ม หรือฟิล์ม/กระดาษในช่องใส่มีน้อยเกินไป เมื่อเครื่องฟีดวัสดุพิมพ์เข้าไปจึงเอียง ทำให้เซนเซอร์ของเครื่องอ่านค่าไม่ได้
วิธีแก้ไขปัญหา
- เลื่อนตัวปรับตั้งวัสดุพิมพ์ ให้ชิดถึงขอบฟิล์ม/กระดาษพอดี เพื่อไม่ให้ฟิล์มเกิดการเอียงเมื่อถูกฟีดเข้าไป
- และถ้าหากปรับตั้งแล้ว ตัวเครื่องก็ยังไม่ฟีดฟิล์ม/กระดาษ ให้นำกระดาษสัก 10 แผ่นมาใส่ในช่อง รองไว้ที่ด้านหลังของฟิล์ม แล้วจึงสั่งพิมพ์งานตามปกติ
คลิกลิ้งค์ https://youtu.be/QbWA_0MuHVI เพื่อดูวิดีโอ

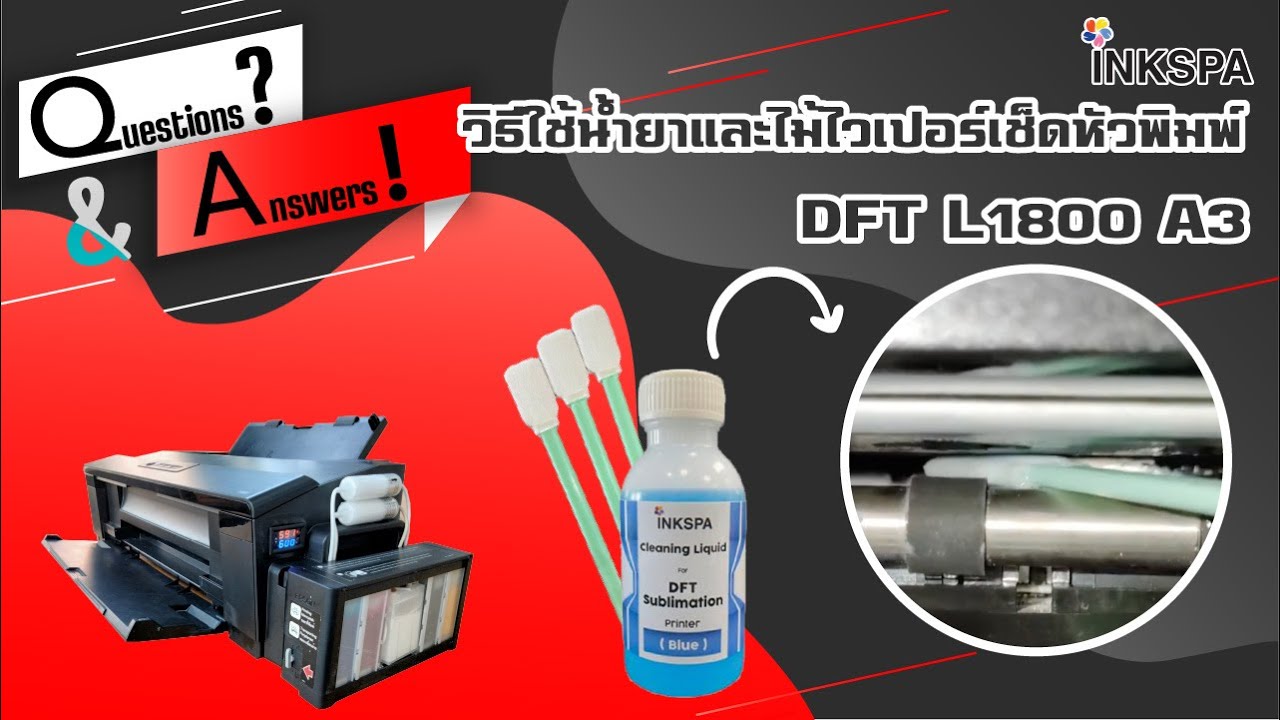

วิธีใช้ไม้ Wiper และน้ำยาเช็ดหัวพิมพ์ DFT L1800
- เปิดเครื่อง เพื่อให้เครื่องยกหัวพิมพ์ขึ้นมา
- หลังจากหัวพิมพ์ขึ้นมาแล้ว ให้ถอดปลั๊กไฟด้านหลังเครื่องพิมพ์ออก (ไม่มีปัญหากับการใช้งานเครื่องพิมพ์)
- เมื่อถอดปลั๊กไฟเรียบร้อย หัวพิมพ์จะสามารถเลื่อนได้อย่างอิสระ ให้ผู้ใช้เลื่อนหัวพิมพ์มาตรงกลาง
- ก่อนเริ่มทำความสะอาด เราต้องถอดเอาถาดรองแผ่นฟิล์มออกเสียก่อน
- จากนั้นให้ใช้ Wiper ชุบน้ำยาเช็ดหัวพิมพ์ให้ชุ่ม สอดเข้าทางด้านหน้าของตัวเครื่อง ตรงตำแหน่งหัวพิมพ์
- ให้เช็ดทั้งด้านข้างและใต้หัวพิมพ์ให้สะอาด สังเกตได้จากหมึกขาวที่แห้งติดหัวพิมพ์อยู่จะค่อยๆ หลุดออก
- หลังจากทำความสะอาดหัวพิมพ์เรียบร้อย ก็ให้เสียบปลั๊กไฟกลับคืนเข้าไป หัวพิมพ์จะเริ่มวิ่งกลับมาที่ Slot และพร้อมใช้งานต่อไปได้ทันที
คลิกลิ้งค์ https://youtu.be/C9SpiQdoCzw เพื่อดูวิดีโอ

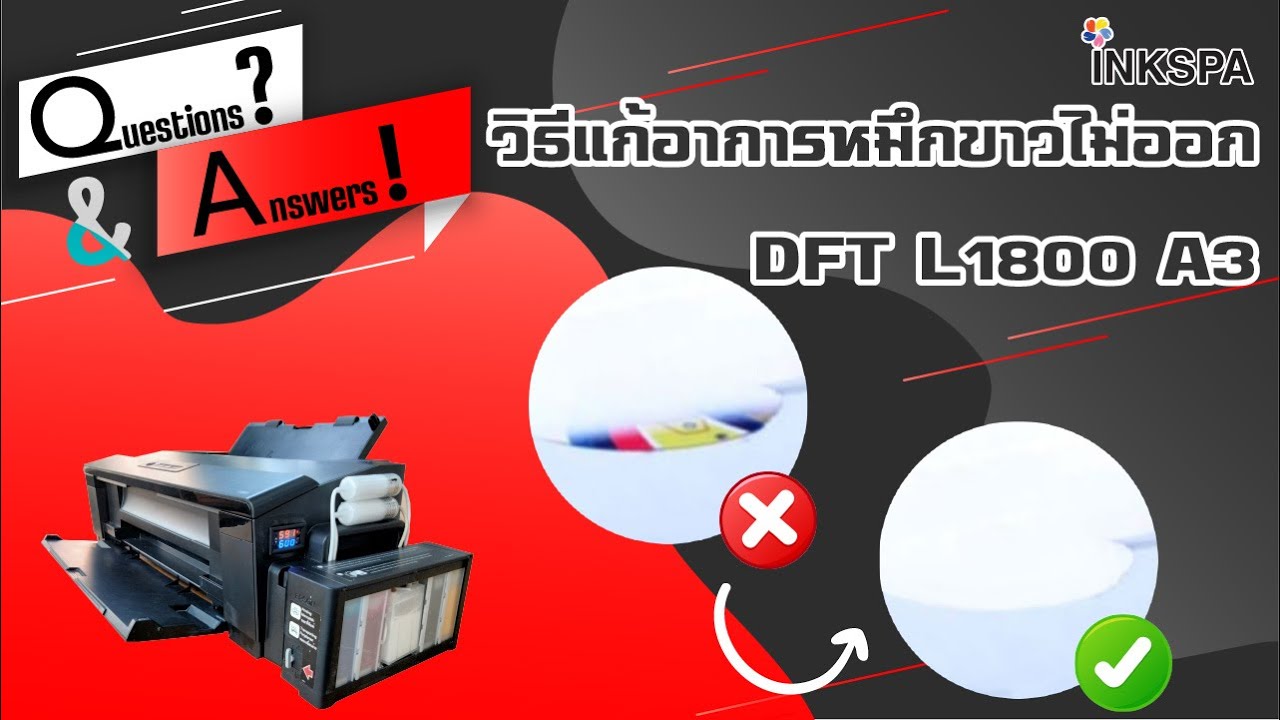

วิธีแก้ไขปัญหาหมึกขาวไม่ออก DFT L1800
- กดเลือก L1800 แล้วกดปุ่ม Particular Adjustment Mode
- ไปที่หัวข้อ Maintenance เลือกไปที่ Ink Charge
- ในหัวข้อ Ink Charge ให้เลือกที่ Shipping Liquid Charge และทำเครื่องหมายที่ช่อง NOT increment waste ink pad counter
- จากนั้นกดที่ปุ่ม Ink Charge
คลิกลิ้งค์ https://youtu.be/avCnH4yE_SQ เพื่อดูวิดีโอ

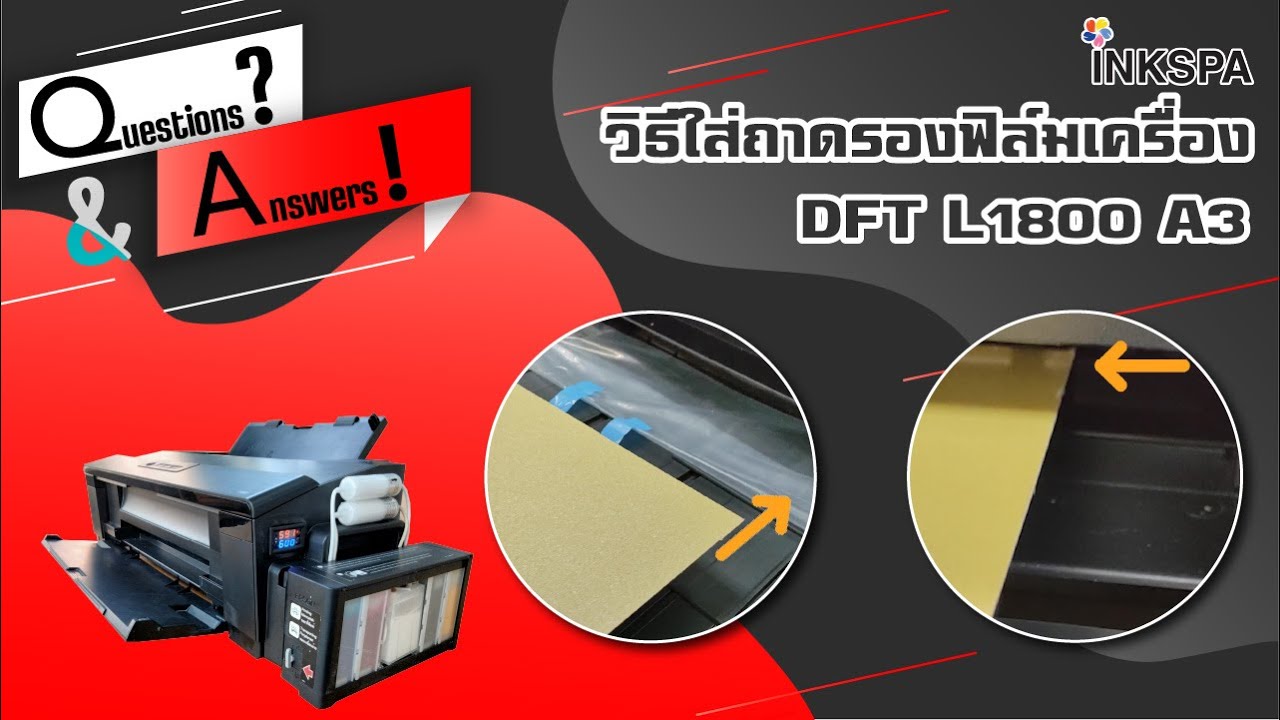

วิธีใส่ถาดรองฟิล์ม DFT L1800
- สอดถาดเข้าไปที่ช่องด้านบน
- ปรับให้เทปตีนตุ๊กแกให้ยึดติดกันพอดี เพียงเท่านี้ก็พร้อมใช้งานแล้ว
*** ข้อควรระวัง : ถาดรองฟิล์มจะอยู่ในระนาบบนเท่านั้น ไม่ใช่ด้านล่าง ***
คลิกลิ้งค์ https://youtu.be/zaag-T2X-5w เพื่อดูวิดีโอ

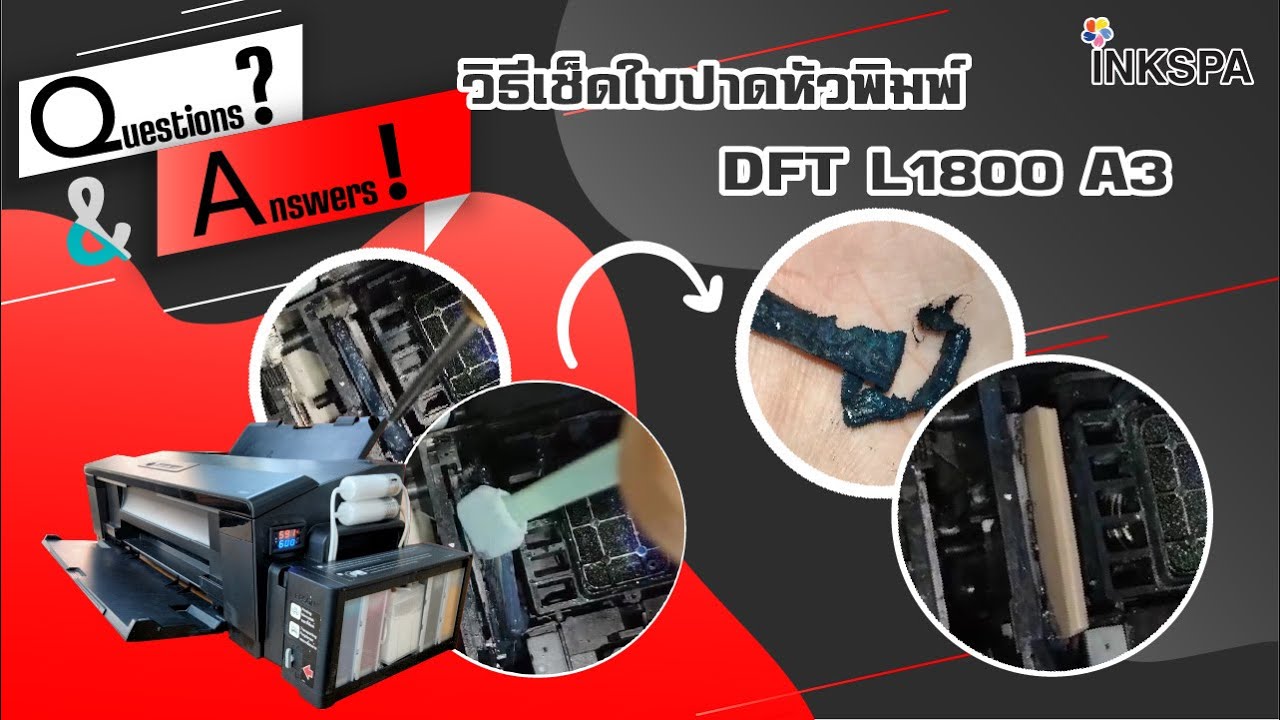

วิธีเช็ดใบปาดหัวพิมพ์ DFT L1800
- กดปุ่มเปิดเครื่อง หัวพิมพ์จะยกขึ้นมา
- รอ 2 วินาทีแล้วรีบถอดปลั๊กไฟของตัวเครื่องออก
- ทำการ Unlock หัวพิมพ์ โดยเลื่อนหัวพิมพ์ไปทางซ้าย
- ใช้ไขควงหัวแบน เขี่ยตัวล็อคใบปาดหัวพิมพ์ให้เปิดขึ้นมา จะเห็นตัวปาดหัวพิมพ์ที่สกปรก
- ใช้ไม้ wiper ชุบน้ำยา แล้วเช็ดไปที่ใบปาดหัวพิมพ์ให้สะอาด
คลิกลิ้งค์ https://youtu.be/fKIMtN9dmN4 เพื่อดูวิดีโอ

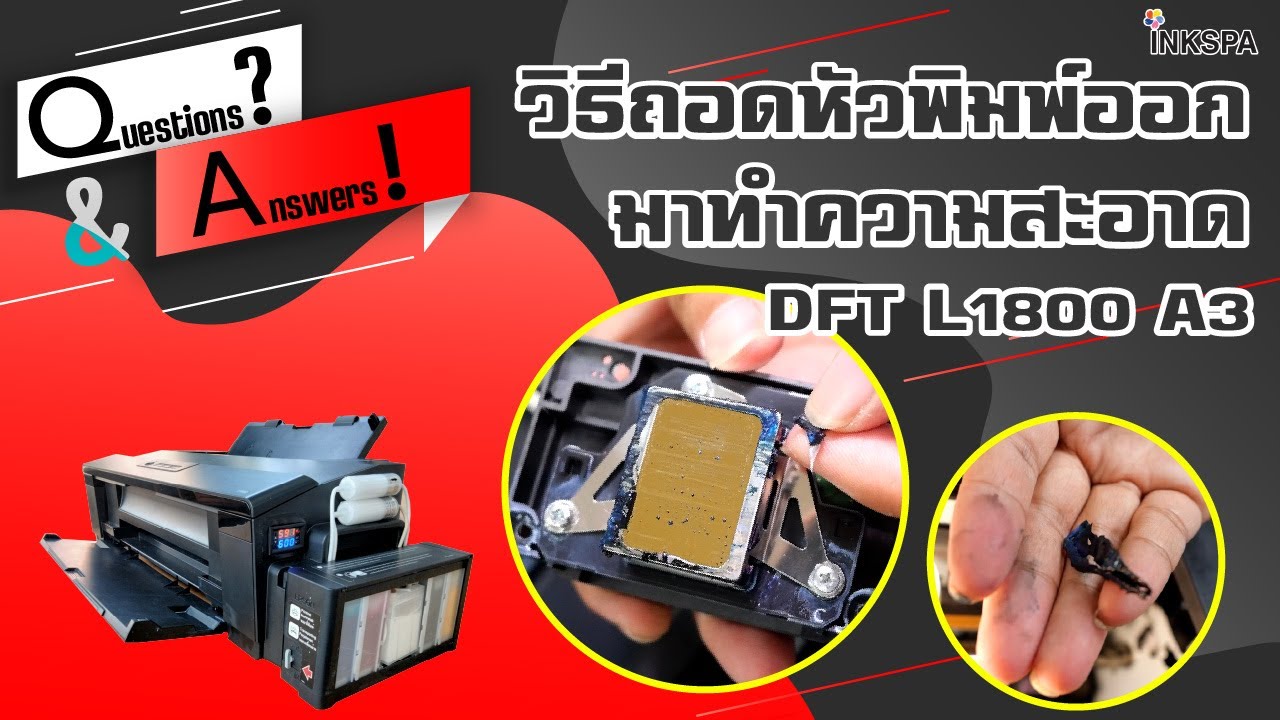

วิธีถอดหัวพิมพ์ออกมาทำความสะอาด DFT L1800
- กดปุ่มเปิดเครื่อง หัวพิมพ์จะยกขึ้นมา แล้วถอดปลั๊ก
- ใช้ไขควงแฉกคลายน็อตยึดฝาครอบหัวพิมพ์ แล้วเปิดตัวฝาครอบออก
- ใช้ไขควงแบนดันตัวแดมเปอร์ให้หลุดจากสล็อต แล้วแกะพลาสติกล็อคสาย โดยเลื่อนไปทางซ้ายให้หลุดจากสลักล็อค
- จับคู่แดมเปอร์สีขาวออกมาก่อน
** ระวังห้ามจับพลาสติกใสที่ตัวแดมเปอร์ **
แล้วจึงดึงแดมเปอร์ที่เหลือออกทั้งหมด - เลื่อนหัวพิมพ์ออก ใช้ไขควงหัวแบน เขี่ยปลดล็อคการ์ดสายแพ แล้วดึงออกมา จากนั้นเลื่อนหัวพิมพ์กลับมา
- จากนั้นใช้ไขควงแบนปลดสลักตัวล็อคหัวพิมพ์ทั้ง 2 ข้าง แล้วดึงตัวล็อคออกมา
- คลายน็อตล็อคหัวพิมพ์ทั้ง 3 ตัวออกให้หมด แล้วจึงนำหัวพิมพ์ออก ** ระวังสายแพทั้ง 2 เส้นด้วย **
- ดึงสายแพทั้ง 2 เส้นออกจากหัวพิมพ์อย่างระมัดระวัง เพียงเท่านี้หัวพิมพ์ก็จะหลุดออกจากตัวเครื่องแล้ว
คลิกลิ้งค์ https://www.youtube.com/watch?v=qb6cT-TjV20 เพื่อดูวิดีโอ
วิธีเช็ดทำความสะอาดหัวพิมพ์ DFT L1800
- เทน้ำยาเช็ดหัวพิมพ์ใส่ภาชนะ แล้วใช้ไม้เช็ดหัวพิมพ์จุ่มน้ำยาหมาดๆ เช็ดหัวพิมพ์ให้ทั่ว
** โปรดระวังการเช็ดหน้าสัมผัสหัวพิมพ์ - ใช้ไม้ทำความสะอาดอันใหม่เช็ดหัวพิมพ์ไปทางเดียว แล้วใช้ไม้อันใหม่เช็ดหัวพิมพ์ให้แห้งสนิท
- เอาไม้ทำความสะอาด อีกอันจุ่มน้ำยาเช็ดใบปาดและแคป (หากเช็ดไม่ออก ให้ใช้ไขควงช่วยเขี่ย)
- เช็ดทำความสะอาดอีกรอบ
คลิกลิ้งค์ https://www.youtube.com/watch?v=qb6cT-TjV20 เพื่อดูวิดีโอ
วิธีประกอบหัวพิมพ์หลังความสะอาด เครื่องพิมพ์ DFT L1800
- เลื่อนสล็อตใส่หัวพิมพ์กลับมา แล้วนำหัวพิมพ์มาต่อสายแพกลับคืน
** ต้องเช็ดให้แห้งก่อนเสียบสายแพ ** - เสียบสายแพกลับเข้าไปที่หัวพิมพ์ โดยเสียบสายแพเส้นใหญ่ก่อน
- วางหัวพิมพ์ลงไปในสล็อตอย่างระมัดระวัง แล้วขันน็อตยึดหัวพิมพ์ทั้ง 3 ตัวให้แน่น
- ใส่สล็อตแดมเปอร์ แล้วเลื่อนหัวพิมพ์ออกไป
- ใส่การ์ดสายแพ แล้วใส่แดมเปอร์เรียงตามลำดับ
- ส่วนของแดมเปอร์สีขาว ให้จับเฉพาะที่ก้านแดมเปอร์ เล็งให้ตรงแล้วกดลงไปในสล็อต แล้วจึงค่อยๆ กดแดมเปอร์สีที่ใส่ไปก่อนหน้าให้ลงล็อค
- กดสายท่อน้ำหมึกให้ลงตามช่อง แล้วนำการ์ดสายท่อน้ำหมึกมาใส่ โดยดันไปทางซ้าย
- ใส่การ์ดแดมเปอร์ ดันไปทางซ้ายเช่นกัน แล้วค่อยขันน็อตล็อคการ์ดแดมเปอร์ให้แน่น
- เปิดเครื่อง แล้วหัวพิมพ์จะกลับเข้าที่เดิมอัตโนมัติ
คลิกลิ้งค์ https://www.youtube.com/watch?v=qb6cT-TjV20 เพื่อดูวิดีโอ
การทำความสะอาดลูกกลิ้งกดกระดาษด้วย Cleaning Pad by INKSPA
สำหรับเครื่องพิมพ์ DFT L1800 / L805 สามารถใช้ได้กับเครื่องพิมพ์ทุกรุ่น
- แบ่งพื้นที่เป็น 3 ส่วน แล้วฉีดน้ำยาลงไปที่ส่วนกลางของตัวแผ่น Cleaning Pad
- สั่ง Remove กระดาษ Roll ออกโดย
- กดที่ Paper Setting > Roll Paper > Remove
- เมื่อ Remove กระดาษออกแล้ว
- กด Paper Setting > Cue Sheet แล้วใส่แผ่น Cleaning Pad ลงไป
- กด OK > continue
- กด Paper Setting > Cue Sheet > Remove
- ตัวเครื่องพิมพ์จะปริ้นท์แผ่น Cleaning Pad ออกมา โดยให้ผู้ใช้ทำซ้ำขั้นตอนดังกล่าวอีกสัก 2-3 ครั้ง
คลิกลิ้งค์ https://www.youtube.com/watch?v=kshv4yvgAeI เพื่อดูวิดีโอ
